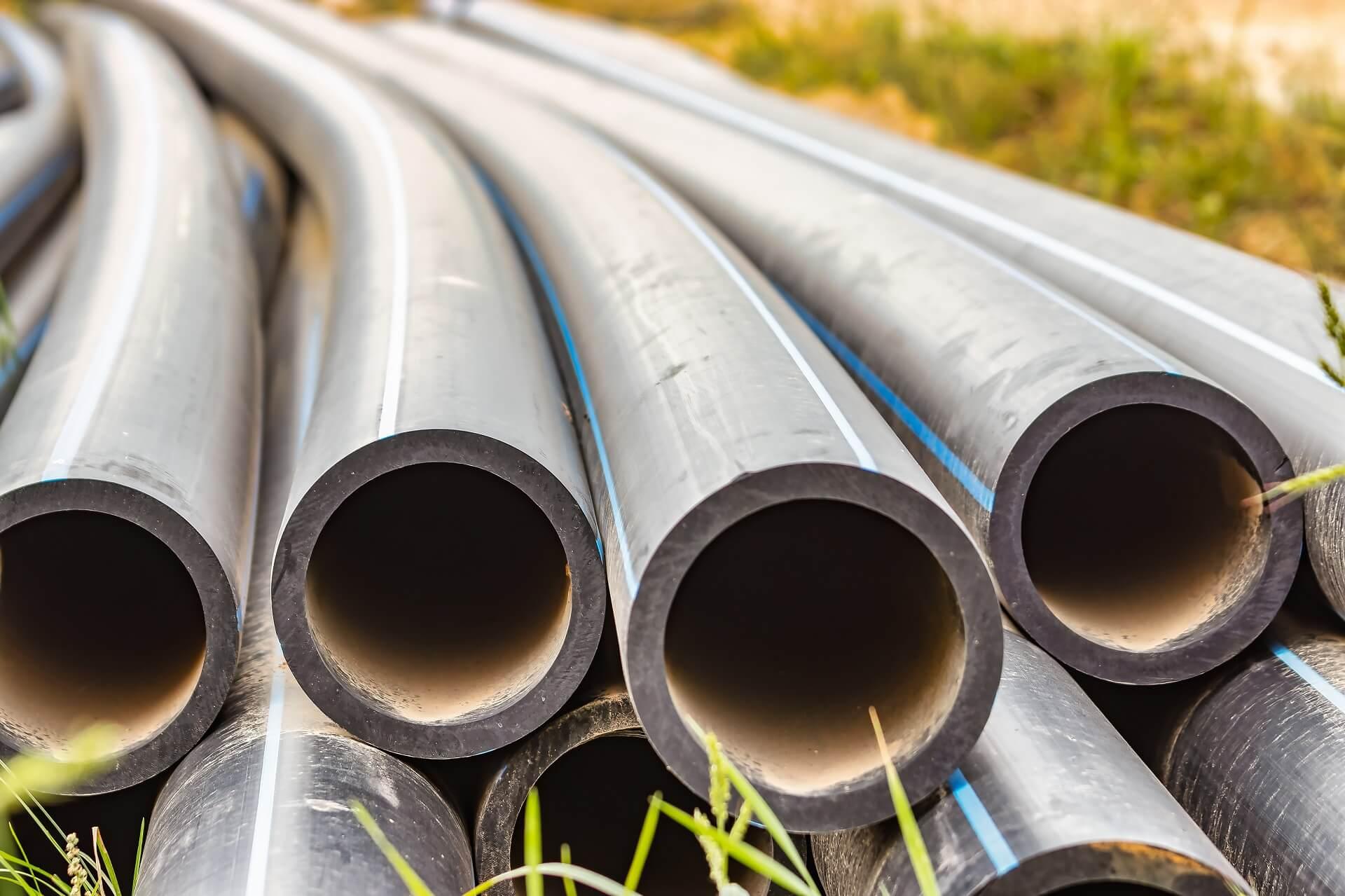

Полиэтилен низкого давления (ПНД) и полиэтилен высокой плотности (ПЭВП) произвели революцию в строительстве инженерных сетей. В отличие от традиционных стальных или чугунных магистралей, полимерные коммуникации обладают уникальной способностью к упругой и пластической деформации. Это свойство позволяет значительно упростить трассировку коммуникаций на сложных участках, сократить количество фитингов и ускорить темпы строительства. Однако гибкость материала не означает вседозволенность при монтаже. Существует строгий инженерный параметр — минимальный радиус изгиба, нарушение которого ведет к необратимым последствиям для всей системы.
Почему полиэтиленовые трубы можно изгибать
Свойства материала В основе возможности изгиба лежит молекулярная структура полиэтилена. Длинные углеводородные цепи полимера способны скользить относительно друг друга под воздействием механической нагрузки без разрушения межмолекулярных связей. При комнатной температуре ПЭ находится в высокоэластичном состоянии. При приложении усилия труба деформируется, а после снятия нагрузки частично восстанавливает форму благодаря эффекту памяти формы. Коэффициент линейного теплового расширения у полиэтилена выше, чем у металла, что также требует учета кривизны трассы для компенсации температурных расширений.
Отличие от металлических труб Стальные трубы гнутся за счет изменения кристаллической решетки металла. Этот процесс часто сопровождается истончением внешней стенки в месте сгиба и образованием гофры внутри. Для стали требуется нагрев до высоких температур или мощное гидравлическое оборудование. Полиэтилен же меняет геометрию за счет переориентации макромолекул. Главное преимущество здесь — сохранение целостности внутренней поверхности. Гладкость проходного сечения критически важна для напорных систем водоснабжения и канализации, так как любые неровности создают зоны турбулентности и ускоряют износ.
Преимущества при строительстве Гибкость ПЭ-труб минимизирует использование угловых фитингов (отводов). На километре газопровода среднего диаметра отказ от сварных отводов экономит десятки часов рабочего времени и снижает общую смету проекта. Кроме того, способность трубы огибать препятствия упрощает горизонтально-направленное бурение (ГНБ), позволяя прокладывать линии под дорогами и водоемами без рытья траншей. Эластичность материала также делает его устойчивым к подвижкам грунта: там, где металлическая труба лопнет по шву, полиэтиленовая лишь незначительно изменит конфигурацию, сохранив герметичность.
Что такое минимальный радиус изгиба
Минимальный радиус изгиба (RminR_{min}Rmin) — это наименьшее расстояние от центра воображаемой окружности до осевой линии согнутой трубы, при котором материал выдерживает деформацию без образования микротрещин, заломов и критического овального сечения. Превышение этого порога переводит трубу из режима безопасной эксплуатации в режим накопления усталостных напряжений.
Радиус напрямую коррелирует с жесткостью изделия. Ключевыми факторами являются:
- Стандартное размерное отношение (SDR): Это отношение наружного диаметра к толщине стенки. Чем меньше SDR (то есть толще стенка при том же диаметре), тем жестче труба и тем больше должен быть радиус ее изгиба.
- Температура: Полиэтилен становится более хрупким при охлаждении ниже +15 °C и более мягким при нагреве.
- Марка сырья: Трубы из ПЭ 100 допускают чуть меньшие радиусы по сравнению с ПЭ 80 благодаря повышенной прочности.
Существует базовое эмпирическое правило проектирования: R≈k⋅d, где d — наружный диаметр трубы, а k — коэффициент безопасности. Для большинства стандартных условий прокладки этот коэффициент составляет 20–25 диаметров. Попытка согнуть трубу диаметром 110 мм с радиусом в один метр приведет к возникновению внутренних напряжений, которые со временем спровоцируют разрушение материала (растрескивание под напряжением).
Как правильно выполнять изгиб трубы
Вручную
Для труб малого диаметра (до 63 мм включительно) допускается ручной изгиб. Процесс выполняется плавно, двумя монтажниками. Один человек фиксирует начало участка, второй медленно протягивает трубу по дуге. Категорически запрещено делать резкие рывки. Если труба имеет бухтовую намотку, предпочтительнее использовать естественный радиус скрутки катушки, постепенно распрямляя нужный участок, а не сгибая прямую трубу.
С использованием оборудования
При работе с диаметрами свыше 90 мм ручного усилия недостаточно. Применяются механические трубогибы (арбалетного типа) или стационарные профилегибочные станки. Важнейшее правило использования инструмента: опора (башмак) должна точно соответствовать внешнему диаметру трубы. Использование слишком широкой опоры создает точечную нагрузку, приводящую к локальному растяжению и разрыву внешнего слоя полимера. Также рекомендуется заполнять трубу мелким сухим песком перед гибкой, чтобы исключить образование складок на внутреннем радиусе.
При отрицательных температурах
Монтаж полиэтиленовых труб зимой — зона повышенного риска. При температуре воздуха ниже −5 °C вязкость материала падает, он теряет эластичность. Согласно методическим рекомендациям производителей, если прокладка ведется в мороз или по трубе будет течь холодная вода (ниже +5 °C), расчетный радиус изгиба необходимо увеличивать минимум в 1,5 раза. То есть вместо коэффициента 20 следует применять коэффициент 35. Перед началом работ трубу желательно выдержать в теплом помещении несколько часов или прогревать место сгиба строительным феном до температуры около +20...+30 °C.
Какие ошибки приводят к повреждению трубы
Перегиб
Возникает, когда фактический радиус оказывается меньше расчетного. Внешняя сторона трубы чрезмерно растягивается, теряя прочность, а внутренняя сжимается гармошкой. В зоне максимального напряжения образуется белесая полоса — признак микроразрывов структуры. Такая труба выдержит давление воды сегодня, но может лопнуть через месяц при первом же гидроударе.
Локальная деформация
Часто происходит при попытке согнуть длинную тяжелую трубу вручную только за счет силы рук. Образуется острый угол вместо плавной дуги. В этой точке меняется гидравлика потока, скапливается мусор, а главное — возникает концентратор напряжений. Срок службы такого узла сокращается в разы.
Нарушение структуры материала
Типичная ошибка новичков — попытка «догнуть» уже зафиксированную в грунте трубу экскаватором или ломом. Механическое воздействие грубой силой разрушает аморфную структуру полиэтилена. Даже если видимых трещин нет, удар приводит к образованию скрытых зон деструкции, которые станут очагами коррозии или проникновения корней деревьев.
Практические рекомендации монтажникам
Транспортировка
Бухты малых диаметров нельзя бросать при разгрузке. Разматывать катушку следует с помощью вращающегося кондуктора (барабана). Сбрасывание тяжелой бухты даже с метровой высоты вызывает множественные заломы по всей длине пластика.
Укладка
При подземной прокладке дно траншеи должно быть очищено от камней и строительного мусора. Песчаная подушка толщиной 10–15 см обязательна. Если трасса имеет проектный поворот, лучше выкопать траншею сразу по дуге, укладывая трубу в естественное положение, чем пытаться принудительно искривить прямой отрезок в узкой яме.
Контроль качества
После завершения монтажа проводится визуальный осмотр всех поворотов. Допустимое овальное сечение трубы на изгибе не должно превышать 5–8% от номинала. Наличие матовых пятен, белесых полос или волнообразных деформаций на внутренней стороне является браком. Участок с такими повреждениями подлежит безусловному вырезанию и замене на прямые сегменты, соединенные электросварными муфтами.
Таблица рекомендуемых радиусов изгиба
Ниже приведены усредненные значения минимальных радиусов для труб из ПЭ 100 при стандартной температуре монтажа (+20 °C). Данные актуальны для наиболее распространенных марок SDR11 и SDR17.
|
Наружный диаметр (мм) |
Рекомендуемый радиус R = 20d (м) |
Радиус для холодного монтажа / холодной среды R = 35d (м) |
|
25 |
0,5 |
0,9 |
|
32 |
0,64 |
1,12 |
|
40 |
0,8 |
1,4 |
|
50 |
1,0 |
1,75 |
|
63 |
1,26 |
2,2 |
|
90 |
1,8 |
3,15 |
|
110 |
2,2 |
3,85 |
|
160 |
3,2 |
5,6 |
|
225 |
4,5 |
7,87 |
|
315 |
6,3 |
11,0 |
Работа с полиэтиленовыми трубами прощает многие ошибки, свойственные металлу, но требует строгого соблюдения геометрических параметров. Правильный расчет радиуса изгиба гарантирует, что заложенная в землю магистраль прослужит положенные 50 лет без аварий и внеплановых раскопок. Используйте качественные и проверенные трубы ПЭ и соблюдайте технологию радиуса.
