Определение глубины прокладки инженерных коммуникаций — это не произвольный выбор, продиктованный удобством землеройной техники или экономией на земляных работах. Это строгий инженерный расчет, от которого напрямую зависит безаварийность, долговечность и бесперебойность функционирования всей системы жизнеобеспечения объекта. Ошибка на этапе проектирования оборачивается колоссальными затратами в процессе эксплуатации: от лопнувших магистралей водоснабжения до масштабного промерзания канализационных коллекторов.
Почему глубина прокладки имеет значение
Выбор отметки залегания трубы базируется на трех фундаментальных задачах.
Защита от промерзания Вода при замерзании расширяется примерно на 9% по объему. В замкнутом пространстве трубопровода этот процесс создает критическое внутреннее давление, способное разорвать стальную трубу или деформировать стыки полимерных материалов. Кроме того, образование ледяных пробок полностью парализует работу сети. Глубина заложения должна гарантировать, что температура стенки трубы даже в пиковые морозы останется выше нуля градусов Цельсия. Для безнапорной канализации риск несколько ниже (стоки движутся самотеком), однако полное перемерзание коллектора приводит к его блокировке и аварийному переполнению колодцев.
Защита от механических нагрузок Трубопровод под землей испытывает постоянное статическое давление вышележащих слоев грунта. К нему добавляются динамические нагрузки: вибрация от проходящего тяжелого транспорта, сезонные подвижки почвы из-за морозного пучения и точечные удары при несанкционированных раскопках смежных служб. Недостаточное заглубление полиэтиленовых труб для водоснабжения ведет к их деформации овальностью сечения, что снижает гидравлическую пропускную способность и провоцирует ускоренный абразивный износ материала. Для напорных сетей это также означает риск нарушения целостности сварных швов.
Долговечность системы Коррозионная активность грунта, уровень грунтовых вод и химический состав подземных пород напрямую влияют на срок службы металла. Правильное заглубление позволяет разместить трубопровод в стабильном слое с предсказуемыми характеристиками влажности и кислотности. Кроме того, соблюдение нормативной глубины обеспечивает необходимый защитный слой над трубой, предотвращая ее случайное повреждение ковшом экскаватора при проведении сторонних строительных работ спустя десятилетия после сдачи объекта в эксплуатацию.
Какие факторы влияют на глубину заложения
Глубина траншеи никогда не выбирается изолированно. Она является производной функцией от комплекса природных и техногенных условий. Ключевые параметры сведены в таблицу:
|
Фактор |
Влияние на глубину |
Практическая рекомендация |
|
Климатическая зона и глубина промерзания |
Ведущий фактор для наружных сетей холодного водоснабжения и напорной канализации. Труба должна лежать ниже уровня проникновения нулевой изотермы в почву. |
Ориентироваться на нормативную (максимальную за десятилетие) глубину промерзания региона по СП 131.13330.2020 «Строительная климатология». Для южных регионов РФ норма составляет 0,6–0,8 м, для средней полосы — 1,2–1,4 м, для Сибири и Урала — 1,8–2,4 м и более. |
|
Тип грунта |
Песчаные грунты промерзают быстрее и глубже глинистых из-за высокой теплопроводности. Пучинистые суглинки создают вертикальные выталкивающие силы, действующие на трубу. |
В песчаных грунтах закладывать трубу на 15–20% глубже стандартной нормы. При высоком уровне пучинистости применять защитные демпфирующие оболочки или увеличивать толщину песчаной подушки. |
|
Транспортная нагрузка |
Динамическое воздействие от грузовых автомобилей передается через грунт на глубину до 1,5–2 метров. |
Под асфальтированными дорогами категорий I-III соблюдать минимальную глубину согласно СП 31.13330 (обычно не менее 1,0 м до верха трубы). Использовать закрытую прокладку в защитных футлярах из стальных или полимерных труб большего диаметра. |
|
Уровень грунтовых вод (УГВ) |
Высокий УГВ требует обеспечения герметичности стыков и защиты от всплытия пустотелых объектов во время паводка. |
Если расчетный уровень дна траншеи совпадает с зеркалом воды, необходимо предварительное водопонижение иглофильтрами. Обязательно устройство бетонного основания или балластировка труб чугунными пригрузами. |
|
Назначение трубопровода |
Напорные сети (вода, газ) требуют точного соблюдения уклонов и радиусов упругого изгиба. Безнапорная канализация чувствительна к соблюдению проектного уклона для предотвращения заиливания. |
Водоснабжение и газ — строго по проекту. Самотечная канализация — компромисс между глубиной промерзания и необходимостью выдержать уклон (минимум 1–2 см на метр длины) до приемного колодца. |
Какие нормативы необходимо учитывать
Проектирование ведется не по интуиции, а на основании действующих сводов правил (СП) и государственных стандартов (ГОСТ).
- Требования СП: Основным документом выступает СП 31.13330.2021 «Водоснабжение. Наружные сети и сооружения» и СП 62.13330.2011 «Газораспределительные системы». Согласно этим нормам, минимальная глубина заложения до верха трубопровода принимается равной глубине промерзания плюс запас (конструктивный минимум обычно составляет 0,5 метра для защиты от внешних воздействий), но не менее 0,7–0,9 метра в зависимости от типа сети. Для газопроводов низкого давления минимальный слой грунта часто регламентируется отметкой в 0,8–0,9 метра.
- Проектные решения: Индивидуальный проект всегда имеет приоритет перед усредненными табличными значениями. В проекте учитываются результаты инженерно-геологических изысканий конкретной пят застройки, наличие скальных включений, блуждающих токов (для металлических труб) и пересечение с другими подземными коммуникациями.
- Рекомендации производителей: Технические регламенты заводов-изготовителей могут устанавливать предельные значения кольцевой жесткости и допустимые глубины засыпки для конкретных марок труб. Например, современные двухслойные профилированные гофрированные трубы для безнапорной канализации позволяют вести монтаж на глубинах свыше 8–10 метров благодаря высокой структурной прочности, чего невозможно добиться со стандартными гладкими ПВХ-трубами.
При выборе материалов крайне важно опираться на проверенные технические спецификации. Для современных систем подземного водообеспечения оптимальным решением все чаще становятся полиэтиленовые трубы для водоснабжения. Они обладают высокой пластичностью (выдерживают подвижки грунта без разрушения), инертны к коррозии и имеют срок службы, достигающий 50 лет. Однако стоит помнить, что их механическая прочность ограничена давлением грунта, поэтому глубина их бесканальной укладки жестко привязана к классу полиэтилена (ПЭ 80, ПЭ 100, ПЭ 100-RC) и коэффициенту запаса прочности.
Особенности прокладки различных инженерных сетей
Водоснабжение

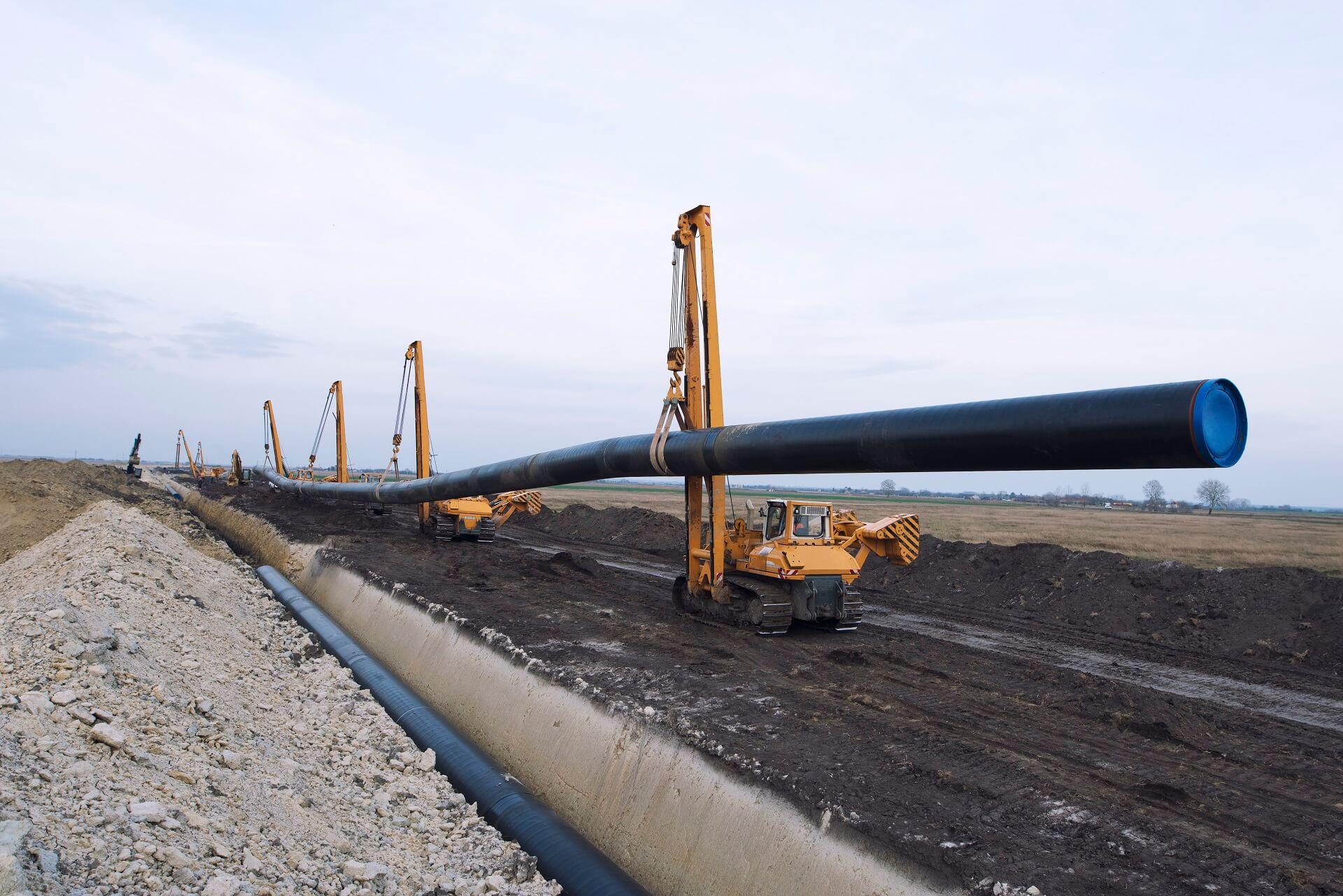

Напорный трубопровод должен быть проложен сплошным целым отрезком (в идеале — одной плетью без лишних стыков под землей). Обязательна подготовка ложа: дно траншеи выравнивается, устраивается песчаная подсыпка толщиной 10–15 см. После монтажа и гидравлических испытаний труба присыпается песком еще на 15–20 см выше верхней образующей с послойным трамбованием. Только затем производится обратная засыпка местным грунтом. Это исключает контакт камней основной засыпки с телом трубы.
Газоснабжение
Наиболее жесткие требования безопасности. Газопроводы категорически запрещено прокладывать в общих траншеях с водопроводом или канализацией. Расстояние по горизонтали в свету должно составлять не менее 1,5–2 метров. Полимерные газовые трубы (ПНД) допускается использовать только под землей; выход на поверхность обязателен стальным цокольным вводом. Глубина определяется требованиями СП 62.13330 и классом давления газа.
Канализация
Для безнапорных систем главный враг — контруклоны. Если из-за рельефа местности или фиксированной глубины входного патрубка септика/колодца требуемая глубина залегания превышает технологические возможности стандартных труб (например, нужно заложить трубу на 6 метров при диаметре 200 мм), вместо увеличения уклона применяют канализационные насосные станции (КНС). Напорная канализация из ПНД-труб монтируется по правилам водопровода, но с учетом химической агрессивности стоков.
Типичные ошибки при выборе глубины
- Недостаточное заглубление. Попытка сэкономить на кубометрах вынутого грунта. Результат проявляется первой же аномально холодной зимой. Разрыв трубы влечет за собой не только прямые затраты на ремонт, но и штрафные санкции от ресурсоснабжающих организаций за неучтенные потери воды.
- Отсутствие качественного песчаного основания. Укладка трубы непосредственно на местный грунт (суглинок с камнями) приводит к точечным деформациям оболочки. Через 3–5 лет в местах концентрации напряжений возникают микротрещины, которые становятся очагами инфильтрации грунтовых вод внутрь трубы (для канализации) или утечки питьевой воды в почву.
- Игнорирование уровня грунтовых вод. Монтаж в период сухого сезона без оглядки на весеннее половодье. Весной траншея превращается в гидростатическую камеру. Легкие полимерные трубы теряют контакт с основанием, смещаются, нарушается соосность раструбных соединений, происходит разгерметизация системы.
- Обратная засыпка мерзлым грунтом. Использование комьев смерзшейся глины или щебня для первичной засыпки травмирует внешнюю изоляцию и полиэтиленовый слой, создавая концентраторы напряжения.
- Нарушение технологии уплотнения. Чрезмерное механическое уплотнение тяжелой техникой непосредственно над свежезасыпанной трубой малого диаметра вызывает ее сплющивание. Уплотнение следует производить вручную слоями по 15–20 см либо использовать легкую виброплиту с соблюдением дистанции.
Практический алгоритм действий для инженера или застройщика:
- Запросить справку о нормативной глубине промерзания в местном управлении архитектуры или найти данные в актуальном СП 131.13330.
- Провести шурфование или запросить архивные данные геоподосновы для определения состава грунта и фактического УГВ.
- Определить зону ответственности участка (частный двор, муниципальная дорога общего пользования, зеленая зона).
- Рассчитать глубину по формуле: Hзал=Hпромерз+ΔH_{зал} = H_{промерз} + \DeltaHзал=Hпромерз+Δ, где Δ\DeltaΔ — технологический запас (не менее 0,5 м для защиты от динамических нагрузок).
- Сверить полученное значение с минимальным порогом, указанным в профильном СП для конкретного типа сети.
- Выбрать материал трубы соответствующего класса жесткости и выполнить детальный чертеж профиля траншеи с указанием всех разделительных слоев.
