Гидравлический расчёт трубопроводов позволяет оптимизировать системы водоснабжения, отопления и промышленных сетей, минимизируя энергозатраты и обеспечивая надёжную эксплуатацию. Этот материал содержит ключевые формулы, расчётные примеры и рекомендации для инженеров.
Зачем нужен гидравлический расчет трубопровода
Цель гидравлического расчета — обеспечить правильную работу трубопроводной сети, исключив проблемы избыточного давления, недостаточного напора и неоптимального выбора диаметра труб. Правильно выполненный расчет позволяет минимизировать затраты на строительство и обслуживание трубопроводов, снизить риск аварий и увеличить срок службы системы.
Влияние ошибок на эксплуатацию
Ошибки в расчете приводят к следующим проблемам:
- Избыточная стоимость строительства вследствие завышенного диаметра труб;
- Потеря производительности и увеличение затрат на электроэнергию из-за повышенного сопротивления потоку жидкости;
- Уменьшение срока эксплуатации трубопроводов из-за повышенной коррозии или износа оборудования.
Основные параметры расчета
Расход
Расход жидкости определяется исходя из потребности потребителей. Для водоснабжения жилых зданий расход рассчитывается по нормам СНиП или СП. Важно учитывать пиковые нагрузки, особенно для объектов общественного назначения.
Формула:
Q=V/t,
где:
Q — объемный расход (м³/с),
V — общий объем жидкости (м³),
t — время прохождения жидкости (сек).
Скорость потока
Скорость потока определяет оптимальное движение жидкости внутри трубопровода. Она должна соответствовать нормативным значениям, указанным в отраслевых стандартах и нормах проектирования.
Рекомендуемые скорости потока для различных сред:
|
Тип среды |
Рекомендуемая скорость, м/с |
|
Вода |
0.8−1.5 |
|
Нефть |
0.7−1.2 |
|
Газ |
10−20 |
Потери давления
Потери давления зависят от длины трубопровода, шероховатости внутренней поверхности трубы, формы фитингов и изменений направления движения жидкости. Они определяют необходимую мощность насосов и общую эффективность системы.
Шероховатость
Шероховатость влияет на сопротивление движению жидкости и потери давления. Чем больше значение шероховатости, тем сильнее трение и выше потери энергии.
Пример значений абсолютной шероховатости ε:
|
Материал трубы |
Шероховатость ε, мм |
|
Стальная труба |
0.05−0.15 |
|
Полиэтиленовая труба (полиэтиленовые трубы) |
0.001−0.005 |
Формулы для расчета потерь давления
Формула Дарси-Вейсбаха
Наиболее распространенная формула для расчета потерь давления:
ΔP = f · L D · ρ · v2 2
Где:
ΔP — потеря давления (Па);
f — коэффициент трения;
L — длина участка трубопровода (м);
D — внутренний диаметр трубы (м);
ρ — плотность жидкости (кг/м³);
v — средняя скорость течения жидкости (м/с).
Коэффициент трения зависит от числа Рейнольдса (Re) и относительной шероховатости (ε/D). Значения коэффициента f рассчитываются либо эмпирически, либо определяются по таблицам и графикам.
Упрощённые расчеты
Для приблизительных расчетов часто используют упрощенную формулу Маннинга, применимую преимущественно для открытых каналов и частично заполненных труб:
v = R2/3 · S1/2 n
Где:
R — гидравлический радиус;
S — уклон канала;
n — коэффициент шероховатости (Маннинг).
Эта формула подходит для предварительной оценки, однако точные инженерные расчеты требуют использования более сложных методов.
Таблицы
Табличные методы используются для быстрого подбора диаметра труб при заданных параметрах расхода и допустимых потерях давления. Такие таблицы составляются на основании предварительных вычислений и экспериментов.
Таблицы потерь напора удобны для ориентировочных расчётов. Пример для полиэтиленовых труб (уклон 0,01, расход л/с).
|
Диаметр, мм |
Пропускная способность, л/с |
|
20 |
0,40 |
|
50 |
2,50 |
|
110 |
12,0 |
|
225 |
50,0 |
Пример расчета диаметра трубопровода
Предположим, необходимо рассчитать диаметр трубопровода для подачи питьевой воды в жилой район города. Дано:
- Требуемый расход воды: Q = 0.05 м3/c;
- Длина трубопровода: L=500 м;
- Допустимые потери давления: ΔP max=100000 Па.
Пошаговый расчет
1. Выбираем среднюю скорость потока. Предположим оптимальную скорость v=1.2 м/с.
2. Рассчитываем требуемое поперечное сечение трубы: A=Q/v=0.05/1.2=0.0417 м2
3. Определяем внутренний диаметр трубы:
D = √ 4A π = √ 4 · 0.0417 3.14 = 0.232 м (≈ 232 мм)
Стандартный ближайший больший размер трубы составит 250 мм
250 мм, что соответствует внутренним диаметрам стандартных полиэтиленовых труб.
4. Проверяем потери давления по выбранной трубе.
Принимая коэффициент трения примерно равным f=0.02, проверим потерю давления:
ΔP = 0.02 · 500 0.25 · 1000 · 1.22 2 = 96 000 Па
Это меньше допускаемых 100 000 Па, следовательно, выбранный диаметр удовлетворяет условиям.
Как правильно выбрать трубы для проектируемой системы
Выбор материала труб важен для долговечности и надежности проекта. Рассмотрим наиболее распространенные материалы:
- Металлические трубы: сталь, чугун, медь — обладают высокой прочностью, но подвержены коррозии.

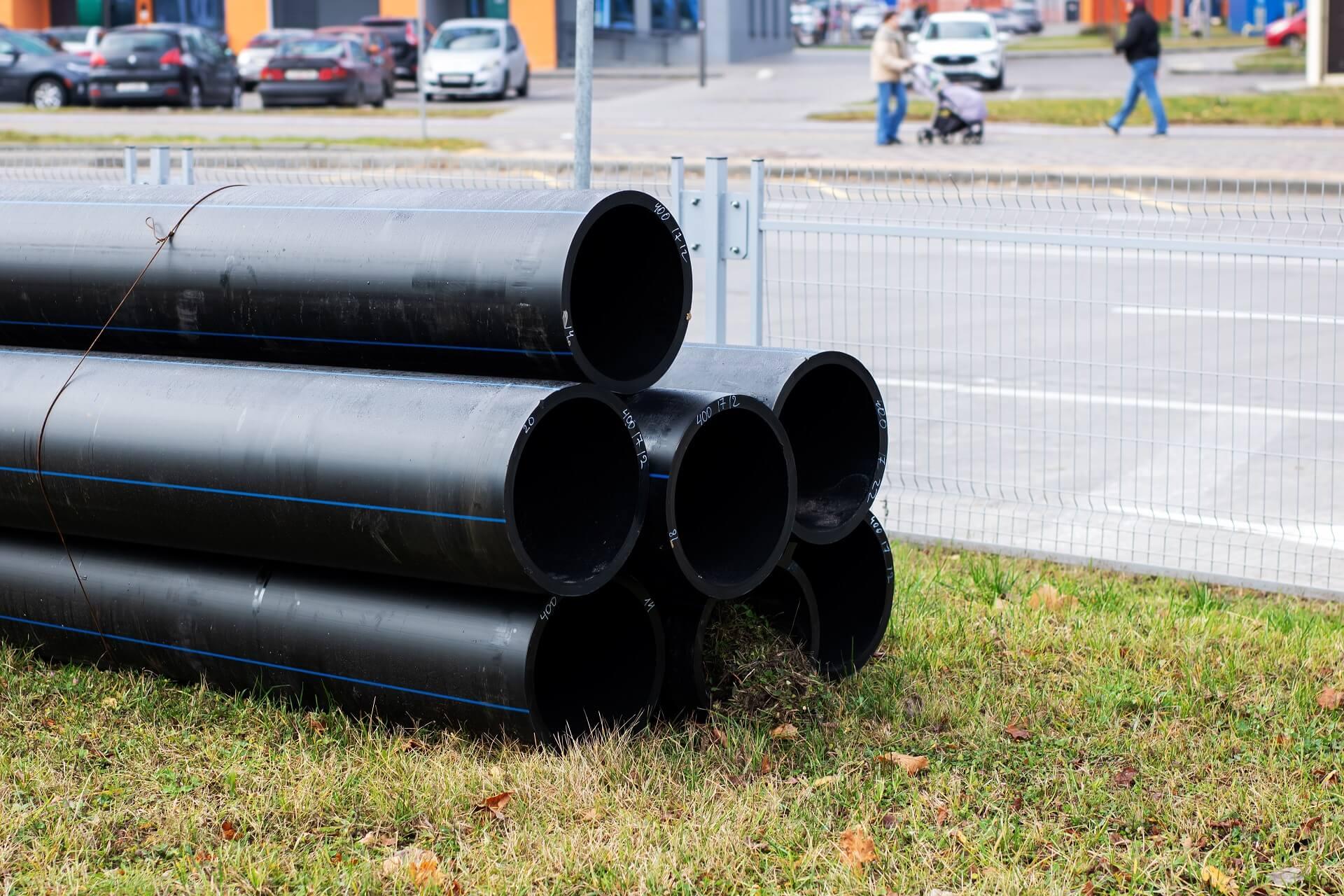

- Пластиковые трубы: ПВХ, полипропилен, полиэтилен (полиэтиленовые трубы) — устойчивы к химическим воздействиям, имеют меньшую массу и легко монтируются.
Оптимальным выбором являются пластиковые трубы благодаря своей коррозионной стойкости и низким эксплуатационным затратам. Особенно перспективны полиэтиленовые трубы для инженерных сетей, отличающиеся длительным сроком службы и легкостью монтажа.
